برامج الهندسة المدنية المتقدمة: 9 خطوات لتكامل المشاريع

برامج الهندسة المدنية المتقدمة لا تعني امتلاك عشرات التطبيقات أو إعداد نماذج ثلاثية الأبعاد جذابة؛ بل تعني إنشاء سير عمل هندسي موثوق تنتقل فيه البيانات من المساحة والتصميم والتحليل إلى التنسيق والمخططات والكميات والتنفيذ دون فقدان مصدرها أو إصدارها. قد يُصمم الطريق في Civil 3D، ويُنمذج المبنى في Revit، وتُفحص الأحمال في ETABS أو STAAD.Pro، ثم يجري تجميع النماذج وتوثيق التعارضات في أدوات BIM مناسبة.

الإجابة السريعة: ابدأ بتحديد المتطلبات ومراجع الإحداثيات، ثم وزّع المسؤوليات وحدد ملفات المصدر، وأنشئ النماذج، وافحص التحليل والتعارضات، وراجع الكميات، وانشر المخرجات من خلال بيئة بيانات مشتركة. يعرض هذا الدليل 9 خطوات مترابطة وأمثلة للطرق والمباني والبنية التحتية، مع فحوص QA/QC قبل الاعتماد.

إذا كان هدفك اختيار برنامج لأول مرة، استخدم دليل أفضل برامج الهندسة المدنية حسب التخصص؛ وإذا كنت تبحث عن أدوات بدون تكلفة ترخيص، ابدأ من أفضل 12 برنامجًا هندسيًا مجانيًا. أما هذه المقالة فتركز على التكامل الاحترافي بين البرامج، وإدارة بيانات المشروع، وضبط المخرجات لتجنب تكرار المحتوى مع الصفحتين.

1. خريطة سير العمل الهندسي المتكامل في 9 خطوات

القيمة الفعلية للأدوات المتقدمة تظهر عندما تكون لكل خطوة مدخلات ومخرجات ومسؤول مراجعة واضح. الجدول التالي نموذج قابل للتكييف مع حجم المشروع ونطاق العمل، وليس ترتيبًا إلزاميًا واحدًا لكل المشاريع.

مثال: قد تُنتج بيانات الطرق تصميماً في Civil 3D، بينما تتولى Revit التفاصيل الإنشائية لمنشأة على الطريق. الربط بينهما لا يصبح موثوقًا إلا بعد ضبط مرجع الإحداثيات الأفقي والرأسي، والوحدات، ونقاط التحكم، وإصدارات الملفات.

2. ما برامج الهندسة المدنية المتقدمة التي تحتاجها المنظومة؟

لا توجد أداة واحدة تحل محل جميع التخصصات. ويجب النظر إلى البرامج من زاوية الوظيفة التي تؤديها في سير العمل، لا باعتبارها قائمة تصنيف مطلق للأفضلية.

توضيح اصطلاحي: تُستخدم عبارة «Revit Structure» للدلالة على أعمال Revit الإنشائية، لكنها ليست بالضرورة منتجًا مستقلًا يُشترى باسم منفصل. كما أن كشف التعارضات Clash Detective من وظائف Navisworks Manage؛ لا ينبغي افتراض وجوده في Simulate. راجع توضيح Autodesk للفروق بين الإصدارين.

3. كيف تختار البرامج وفق متطلبات العقد وليس شهرتها؟

قبل شراء الترخيص أو إعادة بناء سير العمل، ابدأ من وثائق التسليم والعقد: هل يطلب المالك ملفات DWG؟ أم نموذج IFC؟ هل يلزم تسليم CDE محدد، أو Level of Information Need، أو تقارير كمية يمكن تدقيقها؟ أم أن المطلوب لوحات PDF مع ملفات مصدر قابلة للمراجعة؟

معايير الاختيار الأساسية

• ملاءمة التخصص: هل تُغطي الوظائف المطلوبة بدقة، مثل Corridor في الطرق أو Nonlinear Analysis في المنشآت، دون إضافات غير متاحة؟
• الكود والاعتمادات: تحقق من إصدار ACI أو Eurocode أو AISC أو الكود المحلي وشروط المشروع بدل الاعتماد على إعداد افتراضي.
• التبادل: اختبر DWG وIFC وLandXML وCSV بحسب عناصر المشروع، مع فحص ما ينتقل وما لا ينتقل من الخصائص.
• الأداء الجماعي: قيّم القوالب والتسمية والمراجع وإدارة الإصدارات وصلاحيات التحرير والاعتماد.
• التكلفة الكاملة: أضف التدريب، والأجهزة، والحوسبة، ومكونات الربط، واختبارات التحقق، وصيانة المكتبات.
• فحص العينة: نفّذ تغييرًا فعليًا على نموذج صغير، وقارن زمن إعادة الإصدار ووضوح المراجعة ومطابقة المخرجات.

يُفضّل إعداد مصفوفة تقييم بوزن نسبي لكل معيار وفق المشروع. ليست مقارنة «Civil 3D أم OpenRoads» ذات معنى من دون معرفة بيئة التسليم وتفضيلات الجهة المالكة وترخيص الفريق.

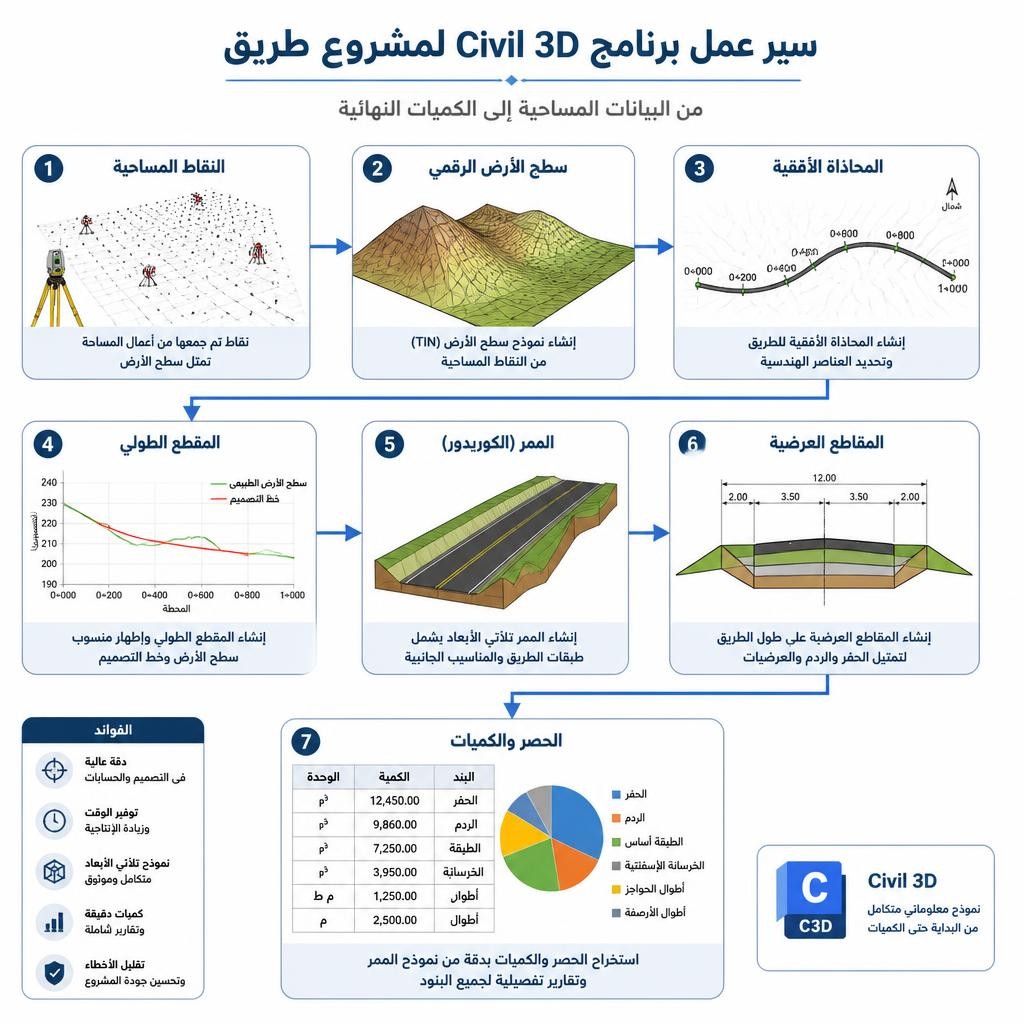

4. تطبيق Civil 3D باحتراف: من الرفع المساحي إلى إصدار الكميات

يصبح Civil 3D فعالًا عندما تستند الملفات إلى كائنات مدنية مترابطة، لا خطوط منفصلة. ابدأ بقالب يحدد الوحدات، وأنماط النقاط والأسطح، وتسميات المحاور والقطاعات، والطبقات والطباعة، ونظام الإحداثيات.

سير عمل الطرق والمواقع

1. استلام المسح: توثيق نقاط التحكم ونظام الإحداثيات والمرجع الرأسي والوحدات، ثم فحص تكرار النقاط وأخطاء المناسيب.
2. إنشاء Existing Ground Surface: استخدام نقاط الرفع وBreaklines وBoundaries ومراجعة المثلثات والفجوات والحدود.
3. تصميم المحور والمقطع الطولي: مراجعة Alignment وProfile ومحددات السرعة والميل والربط مع الطرق الحالية.
4. إنشاء Corridor: ضبط Assemblies وTargets والمناسيب العرضية والمناطق الانتقالية وإعادة بناء النموذج بعد تغيير المحور.
5. التصريف والتسوية: اختبار اتجاهات الجريان ومناسيب المصارف ونقاط تجمع المياه، وربط النتائج بأدوات التحليل الهيدرولوجي عند الحاجة.
6. المقاطع والكميات: فحص Sample Lines وتعريف المواد والأسطح وحدود القطع والردم، ومقارنة عينات من النتائج بحساب مستقل.
7. الإصدار: تقديم Plan & Profile والقطاعات وتقارير كميات موثقة مع رقم الإصدار وأساس القياس.

Data Shortcuts: كيف يعمل الفريق على نموذج واحد؟

يتيح Data Shortcuts / Data References مشاركة كائنات مثل Surfaces وAlignments وProfiles وCorridors من ملفات مصدرية إلى ملفات أخرى بصفتها مراجع قابلة للتحديث، بحيث لا يغير كل مستخدم العنصر المرجعي دون الرجوع إلى مصدره. هذا يسهل تقسيم مهام النمذجة وإنتاج اللوحات، لكن صلاحيات التحرير والتحكم الأمني ليست بديلًا عن نظام إدارة ملفات أو صلاحيات الفريق. شرح Autodesk الرسمي لـData Shortcuts.

تحقق حاسم: بعد نقل مشروع إلى مجلد آخر أو تحديث سطح أساسي، تحقق من حالة المراجع وصحة مساراتها ومن أن جميع المقاطع والرسومات أُعيد حسابها على آخر نموذج معتمد؛ لا يكفي أن يفتح ملف DWG دون رسالة خطأ.

لشرح الأوامر من البداية إلى إنتاج Corridor والكميات، انتقل إلى دليل تعلم Civil 3D الشامل في كيفَ.

5. تنسيق Civil 3D وRevit: مشكلة الإحداثيات قبل أي مشكلة أخرى

تظهر أخطاء مكلفة عندما يكون سطح الطريق ضمن إحداثيات جغرافية حقيقية بينما يُبنى النموذج المعماري قرب نقطة أصل محلية من دون خطة للربط. عند دمج Civil 3D وRevit يجب تثبيت نقطتي تحكم واضحتين أو آلية Shared Coordinates معتمدة، مع توثيق النظام الأفقي والمرجع الرأسي واتجاه الشمال والوحدات.

1. ثبّت نموذج المساحة المرجعي وتأكد من أن النقاط والمناسيب متطابقة بين الملفات.
2. حدد مصدر الحقيقة للإحداثيات، ولا تُصحّح اختلافًا مجهول السبب بنقل النموذج يدويًا إلى أن «يبدو» متوافقًا.
3. اختبر نقل عينة تمثل طريقًا وعنصرًا إنشائيًا، وقارن إحداثيات نقاط معلومة ومنسوبها بعد الاستيراد.
4. أصدر محضرًا بمرجع الإحداثيات وإعدادات التصدير والاستيراد ونتيجة المطابقة، ثم عمّمه على الفريق.

توضح وثائق Autodesk الخاصة بـShared Reference Point إحدى آليات تنظيم المرجع المشترك. كما أن مجرد ربط ملف Civil 3D بصيغة DWG في Revit لا يضمن قراءة جميع كائناته الذكية؛ اختبر صيغة النقل والإصدار المحددين قبل الاعتماد.

6. Revit للإنشاءات: نموذج معلومات لا مجرد عرض ثلاثي الأبعاد

تتحدد كفاءة Revit في الأعمال الإنشائية بقدرة الفريق على إدارة عناصر ذات تعريفات وخصائص ومستويات ومراحل واضحة. ينبغي أن يكون العمود أو الكمرة أو الجدار عنصرًا يمكن تعقّب مادته ونوعه ومنسوبه وحالته في الجداول واللوحات.

أفضل ممارسات النمذجة والتنسيق

• إنشاء Grids وLevels وتثبيت العلاقة مع النموذج المعماري قبل نمذجة العناصر الرئيسية.
• استخدام Families ومعلمات واضحة وعدم الإفراط في إنشاء عائلات ثقيلة يصعب تحديثها.
• الفصل بين العناصر المعمارية والإنشائية والخدمات ضمن نماذج مرتبطة وفق خطة مسؤوليات.
• مراجعة Schedules بحثًا عن عناصر بدون مادة أو تصنيف أو مستوى أو مقطع، مع توثيق قاعدة الحصر.
• إدارة Worksharing والإصدارات وعدم الاعتماد على ملف محلي لمستخدم واحد بوصفه المرجع النهائي.
• التمييز بين النموذج الفيزيائي والتمثيل التحليلي؛ لا تفترض أن تعديل العنصر في أحدهما يراجع الآخر آليًا.
• مراجعة التعارضات وتوزيع مسؤوليات إغلاقها خلال التصميم لا قبل التسليم النهائي فقط.

قارن دائمًا الكميات المعروضة في Revit ببنود BOQ وقواعد القياس المعتمدة؛ كمية النموذج ليست تلقائيًا كمية شراء أو مستخلص دفع. كذلك يجب ألا يُفسَّر وجود عناصر ثلاثية الأبعاد على أنه تحقق إنشائي.

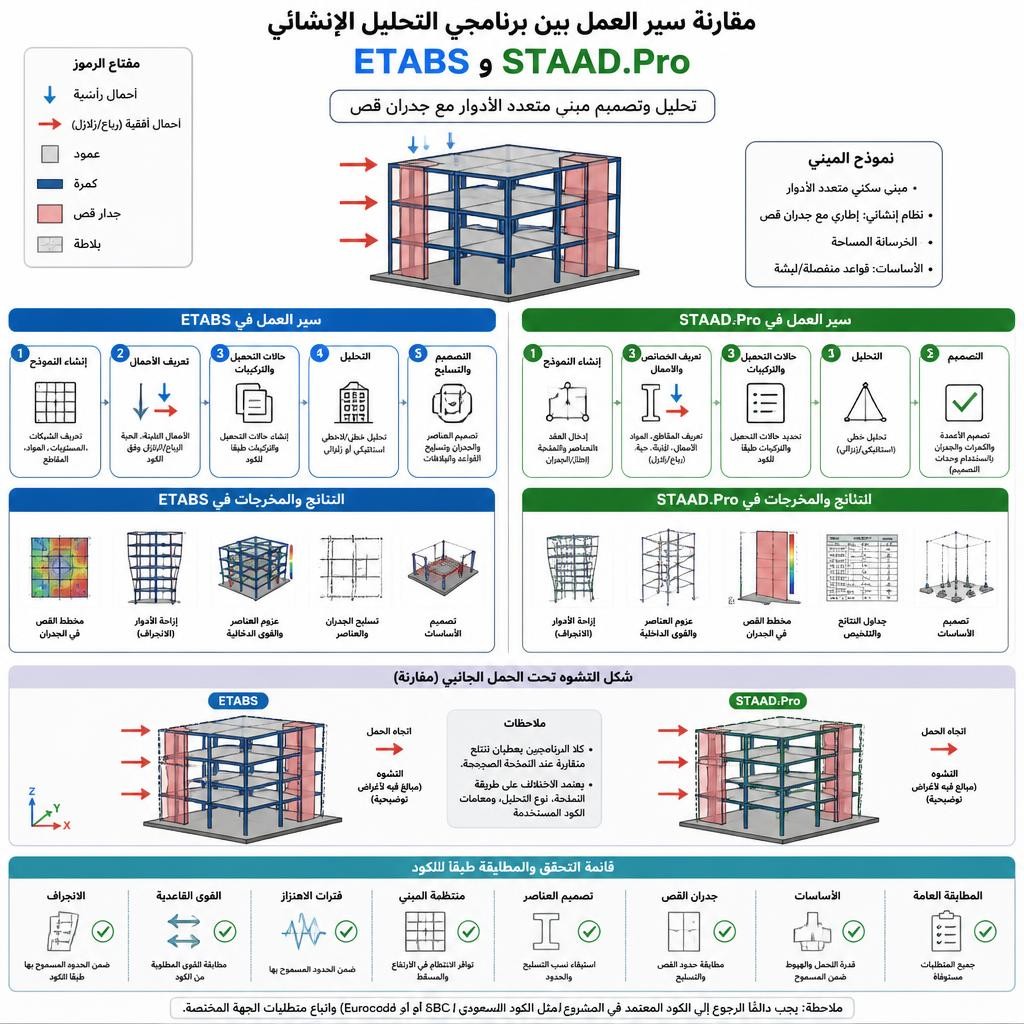

7. STAAD.Pro وETABS: فحص النموذج التحليلي قبل تقرير التصميم

يُستخدم STAAD.Pro في أنماط متنوعة من المنشآت، بينما يركز ETABS على سير عمل المباني متعددة الطوابق. لا يمكن الحكم على دقة أي منهما بمعزل عن طريقة تمثيل الأحمال والقيود والكتلة والعناصر والكود والإصدار. ويتعين فصل قرار التحليل عن أعمال التفصيل في Revit أو Tekla.

قائمة التحقق من التحليل الإنشائي

1. طابق النماذج والأبعاد والمواد مع المخططات والافتراضات المعتمدة.
2. راجع حالات التحميل وتركيباتها ومصدر كل حمل، وتجنب الإضافة المكررة لوزن العنصر.
3. تحقق من Supports وReleases والمحاور المحلية وDiaphragms عند وجودها.
4. قارن ردود الأفعال ومجموع الأحمال واتزان القوى، وافحص شكل التشوه الأولي ومظاهر عدم الاستقرار.
5. راجع الانجراف والانبعاج أو الاستجابة الديناميكية أو تأثيرات المرتبة الثانية حيث تكون ذات صلة.
6. اختر عناصر حرجة وأعد حسابًا مستقلًا أو مقارنة بنموذج مبسط وسجّل نتيجة المراجعة.

للتأكد من الحدود والإصدارات راجع صفحة STAAD.Pro الرسمية وصفحة ETABS الرسمية. لا تعتمد البرنامج الإنشائي لمجرد اجتياز التحليل العددي دون تحقّق هندسي مستقل.

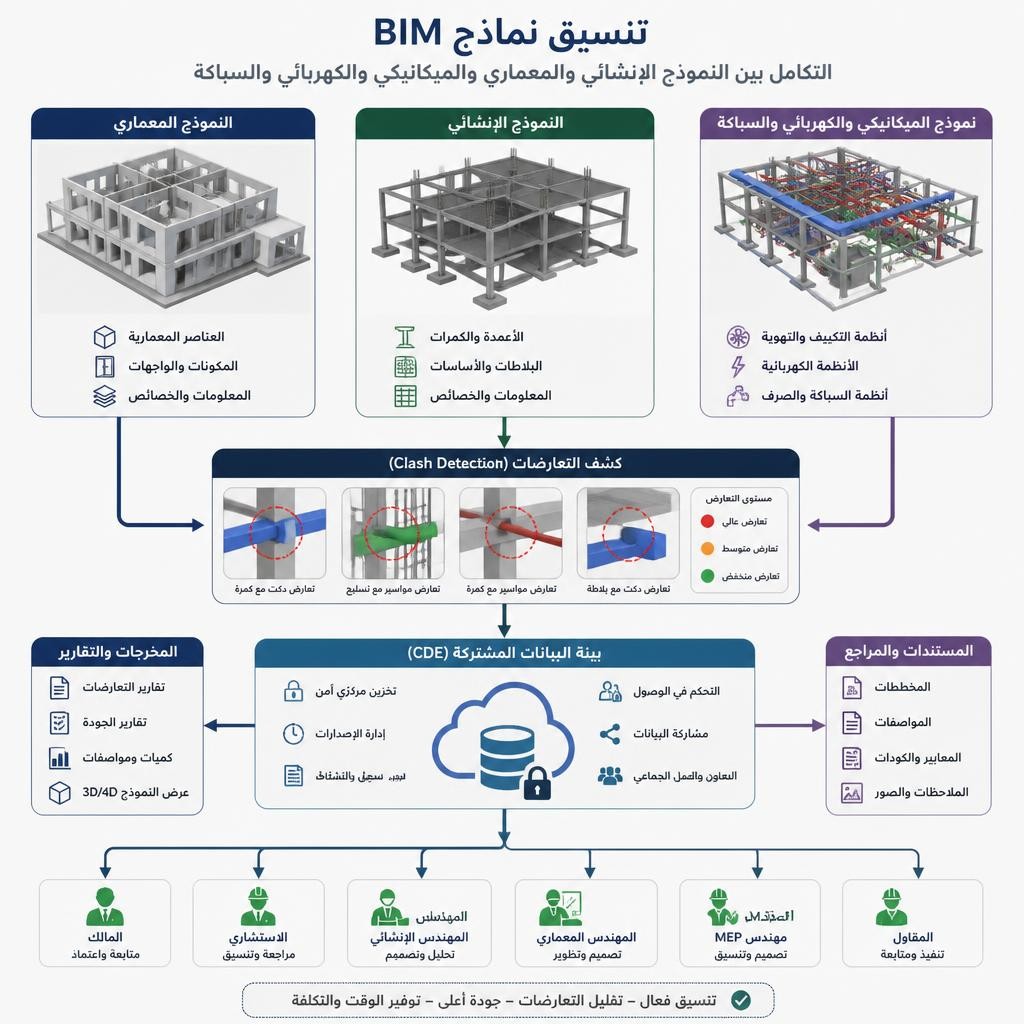

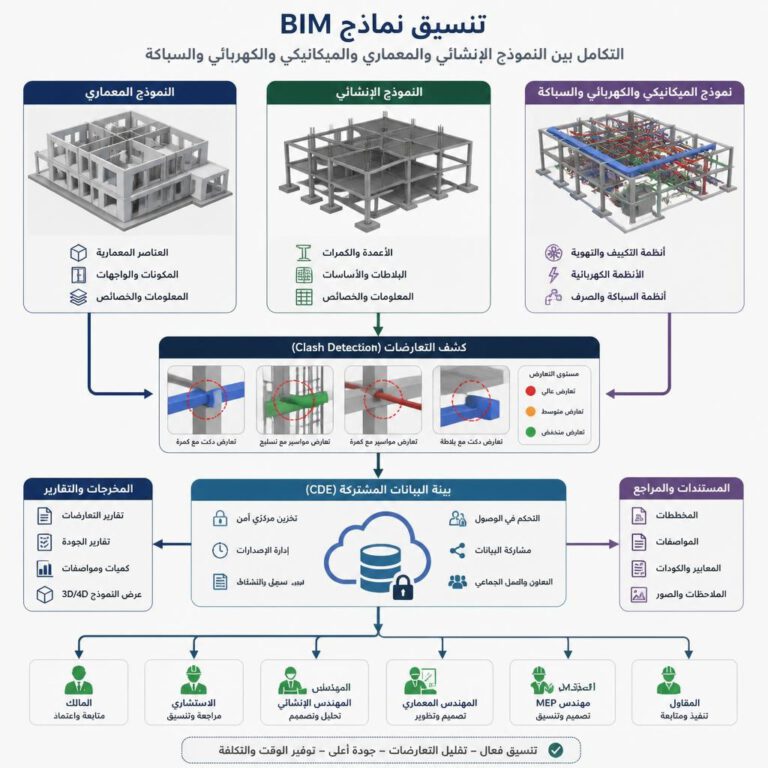

8. BIM وبيئة البيانات المشتركة CDE: من الملف إلى المعلومة المعتمدة

تنجح BIM باعتبارها عملية لإدارة المعلومات، لا مجرد جمع مجسمات. ينبغي أن تحدد خطة تنفيذ BIM (BEP) متطلبات المعلومات والتسليم، والأدوار، وقواعد التسمية، وآلية إتاحة النماذج ومراجعتها. يقدم معيار ISO 19650-1 مبادئ إطار إدارة المعلومات عبر دورة حياة الأصل؛ ويتعين مواءمة التطبيق مع شروط المالك والعقد.

حالات تبادل المعلومات داخل CDE

لا تعني كلمة «Published» أن كل ملف صالح تلقائيًا للتنفيذ. يجب أن يوضح رمز الحالة والغرض من الإصدار ما إذا كان الملف للمراجعة أو التنسيق أو الإنشاء أو السجل النهائي، وفق نظام المشروع.

IFC وBCF: لماذا نحتاج الصيغتين معًا؟

تستخدم IFC لنقل وصف العناصر وخصائصها ضمن معيار مفتوح، بينما تستخدم BCF لنقل قضايا التنسيق والملاحظات المرتبطة بمواقع وعناصر النموذج، بما يتيح توثيق الملاحظة وإسنادها وإغلاقها. لا يحل أيٌّ منهما محل نظام الاعتمادات والسجلات التعاقدية. راجع توثيق IFC لدى buildingSMART ومعيار BCF لتبادل مسائل التنسيق.

9. ما صيغ الملفات التي يجب فحصها عند تكامل البرامج؟

قد ينجح التصدير ظاهريًا بينما يفقد النموذج سمات العناصر أو يغير وحدة القياس أو نظام الإحداثيات. لا تُراجع الملف بالنظر إلى الشاشة فقط؛ اختبر عينة قابلة للمقارنة في المصدر والوجهة.

عند تبادل ملفات من منصات مختلفة، حدّد «من هو المصدر المعتمد؟» لكل نوع من البيانات: هل المناسيب معتمدة من فريق الطرق؟ وهل أحجام العناصر من النموذج الإنشائي؟ وهل بند BOQ يتبع طريقة القياس التعاقدية؟ من دون هذه القاعدة قد تتكرر الأرقام وتختلف تقارير الفريق.

10. فحص تعارضات BIM: من اكتشاف Clash إلى الإغلاق المعتمد

المقصود بـClash Detection ليس جمع آلاف الملاحظات فقط. يجب فرز التداخلات حسب الخطورة والتأثير التنفيذي، واستبعاد الإيجابيات الكاذبة، وتحديد مالك قرار واضح قبل تحديث النموذج. تسمح أدوات Navisworks Manage بكشف التعارضات، بينما يمكن استخدام BCF أو منصة إدارة Issues لتوثيق المسؤوليات.

1. تجميع: استلام نماذج جميع التخصصات بإصدارات معلومة وإحداثيات متطابقة.
2. تعريف القواعد: تحديد مجموعات العناصر والخلوص المطلوب حسب النوع وليس اختبار كل شيء مقابل كل شيء.
3. الفرز: فصل Hard Clashes عن مشاكل الخلوص والصيانة وعن اختلافات البيانات أو المناسيب.
4. الإسناد: إصدار رقم Issue وموقع وصورة ومرجع العنصر والمسؤول وتاريخ الاستحقاق.
5. الحل: مراجعة الجدوى الهندسية والإنشائية والميكانيكية قبل تغيير النموذج، وتوثيق قرار التخصصات.
6. الإغلاق: إعادة اختبار النموذج المحدث والتأكد من أن الحل لا يولّد تعارضًا جديدًا، ثم حفظ أثر الاعتماد.

مثال: تقاطع مجرى هواء مع كمرة خرسانية قد يتطلب تغيير مسار الخدمات، أو تعديل الارتفاع، أو اعتماد فتحة إنشائية بتصميم خاص. نقل المجرى افتراضيًا في النموذج دون دراسة الخلوص والتشغيل ودون موافقة المصمم ليس حلًا مكتملًا.

11. ربط النموذج بالكميات والبرنامج الزمني: حدود 4D و5D

يساعد 4D على ربط العناصر بأنشطة زمنية لعرض التسلسل والتنبيه إلى تعارضات المراحل، وقد تتضمن تطبيقات 5D ربط النموذج بمعلومات التكلفة. لكن ذلك لا يحوّل تلقائيًا كمية نموذج Revit أو Civil 3D إلى كمية مستخلص مستحقة حسب العقد.

1. اربط عناصر النموذج بحزم عمل قابلة للقياس ضمن WBS، مع تحديد النشاط والمسؤول.
2. راجع قاعدة قياس الكميات: صافٍ أم إجمالي، وما الخصومات والهالك والتداخلات وشروط BOQ؟
3. حدّث مصدر الكمية ورقم المراجعة كلما تغيّر الرسم أو النموذج، وافصل التصميم عن كمية الشراء وكمية الدفع.
4. استخدم Primavera P6 أو نظام التخطيط المعتمد للتحقق من العلاقات والتقاويم والتقدم، ثم قارنه بالمخرجات المرئية.
5. احتفظ بملف Excel أو قاعدة بيانات للمراجعة والمطابقة بين إصدارات الكميات والنموذج.

يمكن الاستفادة من حاسبات كيفَ الهندسية لإجراء مراجعات عددية أولية. وللانتقال من النموذج إلى التنفيذ راجع إجراءات أعمال الخرسانة في Method Statement Central بوصفها مرجعًا منفصلًا عن حسابات التصميم.

12. الأتمتة والذكاء الاصطناعي: ما المهام المناسبة وما حدود الاعتماد؟

تقلل الأتمتة باستخدام Dynamo وواجهات API وPython إدخال البيانات المتكرر، وتساعد على مقارنة الإصدارات واستكمال الحقول وفحص أسماء الملفات واستخراج تقارير العناصر. ويمكن للذكاء الاصطناعي اقتراح طرق تنظيم البيانات أو مسودات القوائم، لكنه لا يحل محل المصمم أو المراجع عند تفسير الكود أو اعتماد الأحمال.

قبل أي تشغيل آلي، احفظ نسخة من الملفات، وحدد صلاحية الوصول، وسجّل المدخلات وإصدار السكربت والمخرجات وحالة المراجعة. ولا تُرسل مستندات المشروع أو بيانات العميل إلى خدمة ذكاء اصطناعي خارجية من دون تصريح وسياسة معالجة بيانات معتمدة.

13. قائمة QA/QC من 15 فحصًا قبل إصدار النموذج أو الرسومات

1. تحديد مستندات المصدر ورقم المراجعة المعتمد لكل ملف.
2. مراجعة الوحدات والإحداثيات الأفقية والمرجع الرأسي ونقاط التحكم.
3. التحقق من القوالب والطبقات وأنماط التسمية ومقاييس اللوحات.
4. فحص صحة الأسطح والـ Breaklines والـ Corridor Targets في أعمال الطرق.
5. مراجعة Grids وLevels وخصائص العناصر وعائلات Revit.
6. مقارنة النموذج الفيزيائي بالنموذج التحليلي وتوثيق الاختلافات.
7. مراجعة الأحمال والتراكيب والمساند ومواد النموذج والكود.
8. التحقق من اتزان القوى وشكل التشوه وتقارب الشبكة حيث ينطبق.
9. فحص الكميات الحرجة بطريقة مستقلة وبحسب حدود القياس.
10. اختبار استيراد وتصدير ملفات IFC وDWG وLandXML حسب التسليم.
11. مراجعة تقارير التعارضات وحالة الإغلاق والمسؤول عن الحل.
12. التأكد من أن اللوحات والقطاعات والجداول محدّثة من النموذج الصحيح.
13. التحقق من روابط الملفات والمراجع الخارجية وعدم فقدها عند النقل.
14. مطابقة حالة المراجعة والاعتماد مع CDE ومحضر الإصدار.
15. أرشفة نسخة المصدر والتقارير ونسخة PDF المعتمدة ومسار التدقيق.

هذه قائمة عامة تكمّل، ولا تستبدل، خطط الفحص والاختبار والمعايير التعاقدية والتخصصية. ويُفضّل تطبيق مبدأ المراجعة الثنائية على القرارات الحرجة: مراجع مستقل يفحص الفرضيات والنتائج، وليس شكل اللوحة النهائية فقط.

14. ثلاثة أمثلة لتكامل برامج الهندسة المدنية في المشروع

مثال 1: مشروع طريق مع شبكات مرافق

يبدأ فريق المساحة بملف نقاط تحكم موثق وسطح أرض طبيعية، ثم يبني فريق الطرق محورًا ومقطعًا طوليًا وCorridor في Civil 3D. يراجع فريق المرافق مناسيب تقاطع الخطوط مع طبقات الطريق ومسارات الصرف، ثم يتم تجميع الملفات للتحقق من الخلوص والمناسيب. يتولى المكتب الفني استخراج القطاعات والكميات ومقارنتها مع بنود BOQ. نقطة الاعتماد: تطابق المرجع الرأسي ومقاطع الطريق مع المناسيب الفعلية للمواسير وغرف التفتيش.

مثال 2: مبنى متعدد التخصصات

يُنشئ فريق التصميم الإنشائي نموذجًا تحليليًا في ETABS أو STAAD.Pro وفق الأحمال والكود، ثم ينعكس التصميم المعتمد على نموذج Revit وملفات التفاصيل. تُربط نماذج المعماري والخدمات، ثم تُراجع التعارضات في منصة التنسيق. يعيد الفريق اختبار النماذج بعد كل تغيير مؤثر في الفتحات والأعمدة والكمرات. نقطة الاعتماد: لا تُنفّذ فتحة أو تعديل إنشائي استجابةً لملاحظة Clash قبل اعتماد المصمم المختص.

مثال 3: تحسين سير عمل مكتب فني قائم

يمتلك الفريق ملفات DWG وجداول Excel ورسومات متكررة، لكن لا يمتلك خطة BIM كاملة. يبدأ التحسين بتوحيد التسمية والقوالب ومرجع الإصدارات، ثم يستخدم إجراءات تحقق آلية للمخططات والكميات قبل الاستثمار في منصة جديدة. نقطة الاعتماد: تحسّن زمن المراجعة وعدد أخطاء التسليم، وليس عدد التراخيص المشتراة.

15. خطة تدريب للفريق مع مؤشرات أداء واقعية

بدل دورة عامة لجميع الموظفين، اختبر المهمة الحقيقية لكل دور: مهندس طرق يحتاج بيانات Surface وCorridor، ومهندس إنشائي يحتاج مراجعة نماذج التحليل، ومنسق BIM يحتاج إدارة معلومات وتعارضات، ومهندس QS يحتاج قياس كميات يمكن تعقبها.

مؤشرات مناسبة: متوسط زمن إصدار اللوحات، وعدد الملاحظات التي أُعيد فتحها، ونسبة النماذج التي نجحت في اختبار التبادل، وعدد حالات إعادة العمل الناتجة عن أخطاء تنسيق، ووقت إغلاق التعارضات المؤثرة. تُقاس النتائج مقابل خط أساس معلوم، ولا يجوز ادعاء نسبة توفير محددة دون بيانات المشروع.

الأسئلة الشائعة عن برامج الهندسة المدنية المتقدمة

ما الفرق بين المقالة الرئيسية وهذه المقالة؟

المقالة الرئيسية تساعد على اختيار البرامج حسب التخصص، بينما تشرح هذه المقالة إدارة سير العمل الاحترافي وتبادل النماذج والاعتماد والجودة. وتعرض مقالة البرامج المجانية البدائل المتاحة دون ترخيص تجاري.

هل يمكن دمج Civil 3D وRevit مباشرة دون اختبار الإحداثيات؟

لا ينبغي اعتماد التبادل قبل فحص النقاط والمناسيب والوحدات والمرجع المشترك. قد يبدو النموذج بصريًا صحيحًا مع وجود فرق مؤثر في الموضع أو المنسوب.

هل Navisworks Simulate يكشف التعارضات مثل Manage؟

لا؛ تؤكد وثائق Autodesk أن Clash Detection من خصائص Navisworks Manage. تحقق من نوع الترخيص وإصدار البرنامج قبل وضع مهمة الكشف ضمن خطة العمل.

هل يكفي تبادل IFC لضمان نموذج BIM صحيح؟

لا. افحص تصنيف العناصر والخصائص والوحدات والمرجع وفقد البيانات بعد التصدير. يمكن استخدام BCF لتبادل قضايا التنسيق، لكنه لا يغني عن نظام اعتماد الملفات.

هل كميات Revit أو Civil 3D جاهزة للمستخلص الشهري؟

ليست تلقائيًا. الكمية الهندسية المستخرجة من النموذج تُراجع مقابل أسس القياس وبنود BOQ وحدود الاستحقاق والمستندات المعتمدة في العقد.

هل يمكن للذكاء الاصطناعي اعتماد التصميم بدلاً من المراجع؟

يمكنه اقتراح فحوص وتلخيص فروقات وأتمتة التكرار، لكن اعتماد التحليل أو تفسير الكود يتطلب مراجعة هندسية مختصة ومسار موافقات موثق.

ما أول خطوة لرقمنة مكتب هندسي صغير؟

ابدأ بتوحيد الإصدارات والقوالب والأسماء والملفات المرجعية ثم تجربة تدفق بيانات واحد قابل للمراجعة. لا تحتاج إلى شراء منظومة كاملة قبل تحديد أوجه الخطأ الحالية.

الخلاصة: النجاح الرقمي يبدأ من جودة البيانات ومسؤولية القرار

إن أفضل استخدام لـبرامج الهندسة المدنية المتقدمة هو إنشاء عملية تستطيع تتبع كل قرار فيها: من أين جاءت المناسيب والأحمال؟ من عدّل النموذج؟ أي إصدار أُرسل للاستشاري؟ هل أُغلقت التعارضات؟ وهل تطابق جدول الكميات الرسومات المعتمدة؟ هذه الأسئلة أهم من عدد شاشات البرامج أو تفاصيل العرض ثلاثي الأبعاد.

ابدأ بنموذج تجريبي صغير، وثبّت مرجع الإحداثيات، وحدد مالكًا لكل ملف وقاعدة للتبادل، وأضف المراجعة الهندسية قبل التسليم. وعند بناء مهارات الفريق يمكن الرجوع إلى دليل برامج الهندسة المدنية حسب التخصص، والبرامج الهندسية المجانية وروابطها الرسمية، ودليل Civil 3D العملي.

مراجع تقنية مفيدة: ISO 19650-1، IFC، BCF، وإصدارات Navisworks. يرجى الرجوع إلى أحدث شروط العقد والكود المعتمد قبل استخدام أي نموذج في التصميم أو التنفيذ.
